ツイステッドペア・撚対線(Twisted Pair)
ＬＡＮケーブルの中は８本の細い線（２対４組）で、より合わさって構成されています
誘導電流を相殺するような「より」になっていて、ノイズが発生しにくくなっている
芯線の種類
さらに１本１本の細いケーブルの中身にはストランデッドタイプとソリッドタイプがあります
ストランデッドタイプは細かい銅線が束になっていて曲げに強い構造です
逆にソリッドタイプは１本の銅線でできていて曲げには弱いですが、伝送品質が高いです
グレード
アメリカのTIA/EIAが定めた規格でグレード分けされていて、エンハンストカテゴリ５[CAT-5]が一般的です
この上、シールド（外部からの電磁ノイズ対策）されたものと、そうでないものがあります
ＵＴＰ … Unshielded Twisted Pair シールドなし
ＳＴＰ … Shielded Twisted Pair シールドあり、耐ノイズ性能が高い
ＭＤＩ[Medium Dependent Interface]
ピン端子の1-2番に送信、3-6番に受信となっているもの
例：パソコン内蔵のＬＡＮポート・ＬＡＮカードのポート
ＭＤＩＸ[Medium Dependent Interface Crossover]
ＭＤＩと送信受信が逆になっているもの（3-6番に送信、1-2番に受信）
例：ＨＵＢの通常ポート
ＡＵＴＯ−ＭＤＩＸ機能
ケーブルがストレートかクロスかを認識して、送信端子・受信端子を自動的に切り替える機能

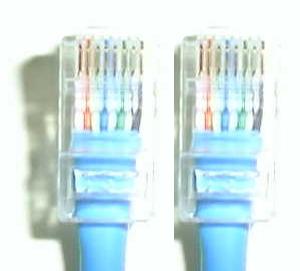

ストレートケーブル
ケーブルの両端のピン配置が同じ構成になっているケーブル
パソコンとＨＵＢを接続する場合に用いる
MDI⇔MDIX
画像をクリックすると大きく表示されます
クロスケーブル
ピン配置の送信・受信が両端で逆になっている（クロスしている）ケーブル
パソコン同士、ＨＵＢ同士を接続する場合に用いる
MDI⇔MDI,MDIX⇔MDIX
画像をクリックすると大きく表示されます
ストレート
| ポート MDI |
ケーブル ストレート |
ポート MDIX |
|||
| ピン番号 | 用途 | 色 | … | 色 | 用途 |
| 1 | 送信(+) | オレンジ白 | オレンジ白 | 受信(+) | |
| 2 | 送信(-) | オレンジ | オレンジ | 受信(-) | |
| 3 | 受信(+) | 緑白 | 緑白 | 送信(+) | |
| 4 | 青 | 青 | |||
| 5 | 青白 | 青白 | |||
| 6 | 受信(-) | 緑 | 緑 | 送信(-) | |
| 7 | 茶白 | 茶白 | |||
| 8 | 茶 | 茶 | |||
クロス
| ポート MDI |
ケーブル クロス |
ポート MDI |
|||
| ピン番号 | 用途 | 色 | … | 色 | 用途 |
| 1 | 送信(+) | オレンジ白 | 緑白 | 送信(+) | |
| 2 | 送信(-) | オレンジ | 緑 | 送信(-) | |
| 3 | 受信(+) | 緑白 | オレンジ白 | 受信(+) | |
| 4 | 青 | 青 | |||
| 5 | 青白 | 青白 | |||
| 6 | 受信(-) | 緑 | オレンジ | 受信(-) | |
| 7 | 茶白 | 茶白 | |||
| 8 | 茶 | 茶 | |||
残りの４本は電話に使用するために当初は考えられていました（これに対応した電話器具はあるらしい）

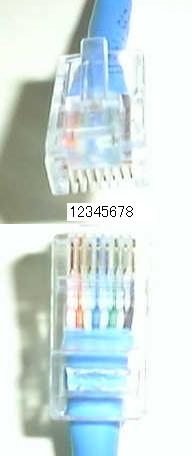

ピン番号
用語
かしめ工具、ＲＪ４５コネクタ、テスター、シース（皮）
